Подключение датчика газа MQ-7 к ESP32 и передача данных через MQTT

Датчик MQ-7 — это популярный полупроводниковый сенсор для обнаружения угарного газа (CO). В связке с микроконтроллером ESP32, обладающим встроенным Wi-Fi, он становится основой для систем мониторинга качества воздуха в рамках концепции Интернета Вещей (IoT). Передача данных через протокол MQTT позволяет легко интегрировать показания датчика в системы умного дома (Home Assistant, Node-RED) или облачные платформы.

⚠️ Важное предупреждение по безопасности: Датчики серии MQ являются полупроводниковыми и подвержены дрейфу показаний, влиянию температуры и влажности. Они не пригодны для систем жизнеобеспечения, где на кону стоит человеческая жизнь. Не полагайтесь на них как на единственный источник сигнализации об угарном газе. Используйте их для ознакомительных целей и общего мониторинга тенденций.

1. Необходимые компоненты

Для реализации проекта вам понадобятся:

1. Плата ESP32 (DevKit V1, NodeMCU-32S или аналог).

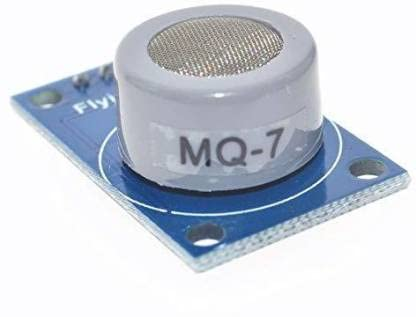

2. Модуль датчика газа MQ-7 (рекомендуется готовый модуль с компаратором LM393, а не голый сенсор).
3. Резисторы (для делителя напряжения): 10 кОм и 20 кОм (или любые в пропорции 1:2).
4. Макетная плата и провода.
5. Внешний источник питания 5В (рекомендуется, так как нагревательный элемент MQ-7 потребляет до 150 мА, что может быть много для USB-порта компьютера).
6. MQTT-брокер (например, Mosquitto локально или облачный сервис вроде HiveMQ, CloudMQTT).

2. Особенности датчика MQ-7

В отличие от многих других сенсоров, MQ-7 требует специфического цикла нагрева для корректного определения угарного газа:

1. Нагрев до 5В (90 секунд): Очищает сенсор от поглощенных газов.
2. Нагрев до 1.5В (60 секунд): Рабочий режим, в котором производится измерение концентрации CO.

В большинстве любительских проектов этот цикл игнорируется, и датчик питается постоянным напряжением 5В. В этом случае сенсор реагирует на газы, но калибровка в ppm (частей на миллион) будет неточной.

В данной статье мы рассмотрим подключение модуля с постоянным питанием для простоты, но с обязательным усреднением показаний.

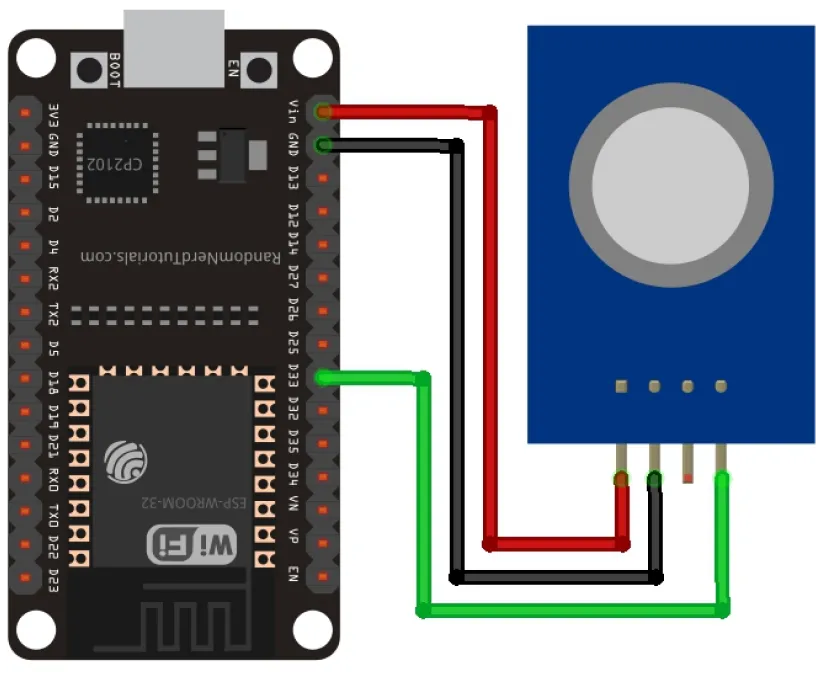

3. Схема подключения

3.1. Питание

• VCC MQ-7 → 5V ESP32 (или внешний 5В с общей землей).
• GND MQ-7 → GND ESP32.

3.2. Аналоговый сигнал (AO)

Выход AO на модуле MQ-7 обычно выдает напряжение от 0 до 5В. Внимание: Аналоговые входы (ADC) ESP32 работают с напряжением 0–3.3В. Подача 5В может повредить микроконтроллер. Необходимо использовать делитель напряжения.

Схема делителя:

1. Выход AO датчика → Резистор 20 кОм → Вход GPIO34 (ESP32).
2. Точка соединения (между резистором и GPIO) → Резистор 10 кОм → GND.

Такая схема снизит 5В до примерно 3.3В.

Примечание: GPIO 34 выбран потому, что он поддерживает только вход (Input) и не имеет внутренних подтяжек, что идеально для аналоговых измерений.

4. Программная часть

4.1. Необходимые библиотеки

В Arduino IDE установите следующие библиотеки через Менеджер Библиотек:

1. WiFi (встроена в пакет ESP32).
2. PubSubClient (автор: Nick O’Leary) — клиент MQTT.

4.2. Код прошивки

#include <WiFi.h>
#include <PubSubClient.h>

// --- Настройки WiFi ---
const char* ssid = "YOUR_WIFI_SSID";
const char* password = "YOUR_WIFI_PASSWORD";

// --- Настройки MQTT ---
const char* mqtt_server = "broker.hivemq.com"; // Публичный брокер для теста
const int mqtt_port = 1883;
const char* mqtt_user = ""; // Оставьте пустым для публичных брокеров
const char* mqtt_pass = "";
const char* client_id = "esp32_mq7_sensor";
const char* topic_publish = "home/sensor/co_level";

// --- Настройки оборудования ---
const int MQ7_PIN = 34; // Аналоговый пин
const int READ_INTERVAL = 5000; // Интервал отправки данных (мс)

WiFiClient espClient;
PubSubClient client(espClient);

unsigned long lastMsg = 0;
char msg[50];

// --- Функция подключения к WiFi ---
void setup_wifi() {
  delay(10);
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

// --- Переподключение MQTT ---
void reconnect() {
  while (!client.connected()) {
    Serial.print("Attempting MQTT connection...");
    if (client.connect(client_id, mqtt_user, mqtt_pass)) {
      Serial.println("connected");
    } else {
      Serial.print("failed, rc=");
      Serial.print(client.state());
      Serial.println(" try again in 5 seconds");
      delay(5000);
    }
  }
}

// --- Функция чтения и усреднения ADC ---
int readMQ7() {
  int sum = 0;
  int samples = 10;

  for (int i = 0; i < samples; i++) {
    sum += analogRead(MQ7_PIN);
    delay(10);
  }
  return sum / samples;
}

void setup() {
  Serial.begin(115200);
  setup_wifi();

  // Настройка ADC (ширина 12 бит, аттенюация для расширения диапазона)
  analogReadResolution(12);
  analogSetAttenuation(ADC_11db); // Позволяет читать до ~3.3В безопасно

  client.setServer(mqtt_server, mqtt_port);
}

void loop() {
  if (!client.connected()) {
    reconnect();
  }
  client.loop();

  unsigned long now = millis();
  if (now - lastMsg > READ_INTERVAL) {
    lastMsg = now;

    // Чтение данных
    int sensorValue = readMQ7();

    // Конвертация в напряжение (опционально)
    // ESP32 ADC: 0-4095 соответствует 0-3.3В (с учетом аттенюации)
    float voltage = sensorValue * (3.3 / 4095.0);

    // Формирование сообщения
    // Отправляем сырое значение и напряжение
    snprintf(msg, 50, "{\"raw\": %d, \"voltage\": %.2f}", sensorValue, voltage);

    Serial.print("Publish message: ");
    Serial.println(msg);

    // Публикация в топик
    client.publish(topic_publish, msg);
  }
}

5. Калибровка и интерпретация данных

5.1. Прогрев

При первом включении датчику требуется 24–48 часов непрерывной работы для стабилизации химических процессов внутри сенсора. Первые показания будут нестабильными.

5.2. Преобразование в ppm

Получение точных значений в ppm (частей на миллион) требует построения калибровочного графика на основе логарифмической зависимости сопротивления сенсора от концентрации газа. Упрощенная формула (требует индивидуальной калибровки на чистом воздухе):

1. Измерьте значение R0 (сопротивление сенсора в чистом воздухе).
2. Вычислите отношение Rs/R0, где Rs — текущее сопротивление.
3. Используйте кривую чувствительности из даташита MQ-7.

Для большинства задач умного дома достаточно отслеживать относительное изменение значения ADC. Резкий рост показаний указывает на наличие газа.

5.3. Настройка MQTT

В примере используется публичный брокер broker.hivemq.com. Для реальной системы рекомендуется поднять локальный брокер (например, Mosquitto на Raspberry Pi или ПК) и настроить аутентификацию.

Пример подписки в терминале (для проверки):

bash


mosquitto_sub -h broker.hivemq.com -t "home/sensor/co_level" -v

6. Типичные ошибки и решение

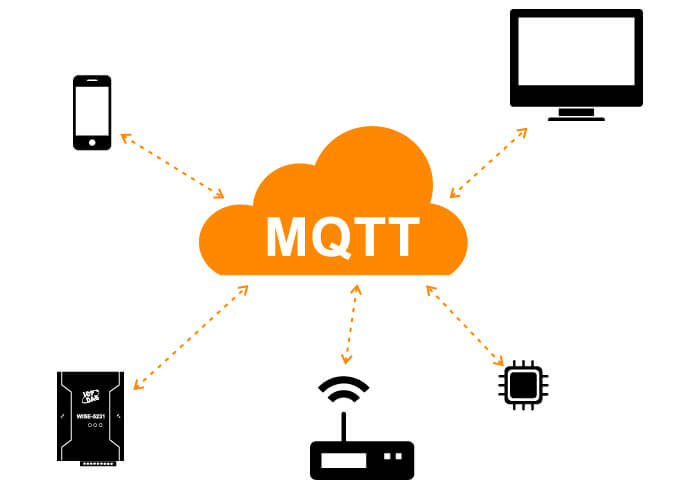

7. Подробнее про технологию MQTT и ее особенности по сравнению с обычным HTTPS

MQTT-брокер — это центральный компонент архитектуры обмена сообщениями по протоколу MQTT (Message Queuing Telemetry Transport). Он выступает в роли «почтового узла», который принимает сообщения от издателей (publishers) и доставляет их подписчикам (subscribers).

Если проводить аналогию:

7.1. Почему нельзя общаться напрямую?

Теоретически, устройства могут обмениваться данными напрямую (Point-to-Point), но такой подход имеет серьезные ограничения:

Проблемы прямого соединения:

[Датчик] ──→ [Сервер]
[Датчик] ──→ [Приложение]
[Датчик] ──→ [База данных]

• Жесткая связность: Датчик должен «знать» IP-адреса всех получателей.
• Масштабируемость: При добавлении нового получателя нужно перепрошивать все датчики.
• Надежность: Если получатель временно недоступен, данные теряются.
• Безопасность: Каждое устройство должно управлять множеством соединений.

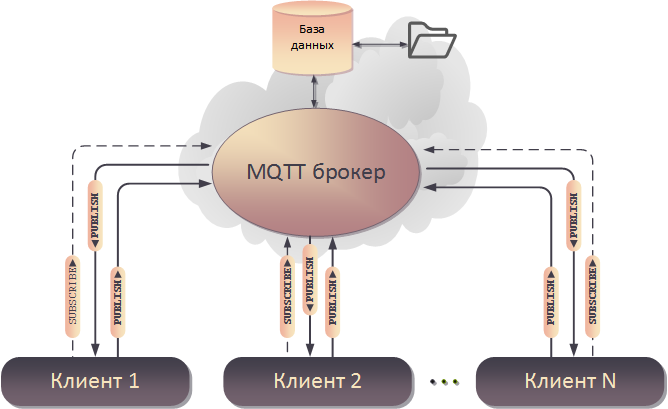

Решение через брокер:

              [MQTT Брокер]
                    │
     ┌──────────────┼──────────────┐
     │              │              │
[Датчик]      [Сервер]      [Приложение]
[Публикует]   [Подписан]    [Подписан]
             на topic      на topic

• Слабая связность: Издатель не знает, кто получает его данные.
• Гибкость: Новые подписчики подключаются без изменения кода датчиков.
• Централизованное управление: Аутентификация, логирование, контроль доступа в одном месте.

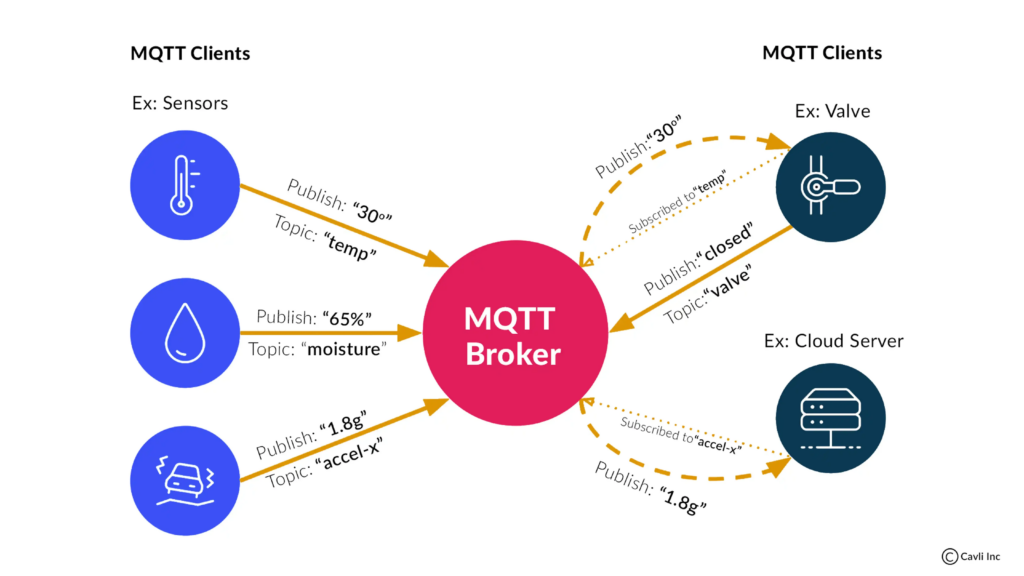

7.2. Ключевые функции брокера

7.2.1. Маршрутизация по топикам

Брокер фильтрует сообщения на основе подписок:

// Датчик публикует в топик
client.publish("home/room1/temperature", "23.5");

// Подписчики получают только нужные данные:
// Подписка "home/room1/temperature" → получит сообщение
// Подписка "home/room2/temperature" → не получит
// Подписка "home/+/temperature" → получит (wildcard +)
// Подписка "home/#" → получит всё из home/ (wildcard #)

7.2.2. Качество обслуживания (QoS)

Брокер поддерживает три уровня надежности доставки:

7.2.3. Сохраненные сообщения (Retained Messages)

Брокер может хранить последнее сообщение в топике и автоматически отправлять его новым подписчикам:

// Публикация с флагом retained
client.publish("home/status/online", "true", true); // true = retained

// Новый подписчик сразу получит "true", даже если сообщение было отправлено час назад

Применение: Статусы устройств, последняя известная температура, конфигурация.

7.2.4. «Последняя воля» (Last Will and Testament)

Устройство может заранее указать сообщение, которое брокер опубликует, если клиент неожиданно отключится:

// При подключении устройство задает Last Will
MQTT_CLIENT_SET_LAST_WILL(client, "home/device/status", "offline", true);

// Если устройство обрывает соединение без корректного DISCONNECT,
// брокер автоматически опубликует "offline" в указанный топик

Применение: Мониторинг доступности устройств, автоматическое оповещение о сбоях.

7.2.5. Сессии и очередь сообщений

При использовании «чистой сессии» (clean_session = false) брокер хранит подписки и накапливает сообщения для офлайн-клиентов:

[Датчик] публикует → [Брокер] сохраняет → [Приложение] подключается → получает накопленные данные

7.3. Практические сценарии использования

Сценарий 1: Умный дом

Топики:
  home/kitchen/temp      → датчик температуры
  home/kitchen/light/cmd → команда на включение света
  home/kitchen/light/sts → статус лампы

Поток данных:
1. Датчик → publish("home/kitchen/temp", "22.1")
2. Брокер → рассылает всем подписчикам этого топика
3. Подписчики:
   - Веб-интерфейс → обновляет график
   - Система логики → решает, включить ли обогрев
   - Мобильное приложение → показывает пользователю

Сценарий 2: Промышленный мониторинг

Топики:
  factory/line1/motor1/vibration
  factory/line1/motor1/temp
  factory/alerts

Преимущества:
- Десятки датчиков публикуют данные независимо
- Разные системы (аналитика, аварийное оповещение, архив) подписываются на нужные топики
- При добавлении новой системы аналитики не нужно трогать датчики

Сценарий 3: Логистика и трекинг

Топики:
  fleet/truck_123/location
  fleet/truck_123/fuel
  fleet/truck_123/commands

Особенности:
- Грузовики (издатели) работают в условиях нестабильной связи
- Брокер с QoS=1 гарантирует доставку критичных команд
- Диспетчерская (подписчик) видит актуальное состояние всего парка

7.4. Популярные MQTT-брокеры

Быстрый старт с Mosquitto (Docker)

# Запуск брокера локально
docker run -d -p 1883:1883 -p 9001:9001 eclipse-mosquitto

# Тест публикации
mosquitto_pub -h localhost -t "test/topic" -m "Hello MQTT"

# Тест подписки (в другом терминале)
mosquitto_sub -h localhost -t "test/topic"

7.5. Когда брокер НЕ нужен?

Несмотря на преимущества, MQTT с брокером — не универсальное решение:

7.6. Безопасность и лучшие практики

Обязательные меры:

1. Аутентификация: Используйте логин/пароль или клиентские сертификаты.
2. Шифрование: Подключайтесь по TLS (mqtts://, порт 8883).
3. Контроль доступа (ACL): Ограничьте права публикации/подписки для каждого клиента.
4. Изоляция топиков: Разделяйте критичные и публичные данные.

Заключение

Подключение датчика MQ-7 к ESP32 с передачей данных по MQTT — это классическая задача для начала работы с IoT. Она объединяет работу с аналоговыми сигналами, управление питанием мощной нагрузки (нагревателя) и сетевое взаимодействие.

Ключевые моменты для успешного проекта:

1. Безопасность напряжения: Защищайте входы ESP32 делителем.
2. Стабильность питания: Обеспечьте достаточный ток для нагревателя сенсора.
3. Фильтрация данных: Используйте усреднение показаний для снижения шума.
4. Осторожность: Помните об ограничениях точности полупроводниковых сенсоров.

Развивая этот проект, можно добавить веб-интерфейс на самом ESP32 для отображения графиков или настроить автоматические уведомления в Telegram при превышении пороговых значений.
