Как мигать светодиодом через Arduino: особенности и теория без привязки к конкретным плате и микроконтроллеру

Мигание светодиодом (LED Blink) — это «Hello World» мира встроенных систем и электроники. Этот простой проект позволяет проверить работоспособность платы, установить среду разработки и понять базовые принципы управления цифровыми выходами.

Несмотря на кажущуюся простоту, правильное подключение светодиода и написание кода имеют важные нюансы, которые стоит знать каждому разработчику. В этой статье мы рассмотрим как базовый вариант, так и более продвинутые методы управления, которые пригодятся в реальных проектах.

1. Необходимые компоненты

Для выполнения проекта вам понадобятся:

1. Плата Arduino (Uno, Nano, Mega или любая совместимая).
2. Светодиод (любого цвета, обычно 3 мм или 5 мм).
3. Резистор (220 Ом – 330 Ом). Критически важен для защиты светодиода.
4. Макетная плата (Breadboard) и соединительные провода (джамперы).
5. Компьютер с установленной средой разработки Arduino IDE.

2. Схема подключения

Существует два способа заставить светодиод мигать: использовать встроенный светодиод на плате или подключить внешний.

Вариант А: Встроенный светодиод (Быстрый старт)

На большинстве плат Arduino (например, Uno) есть встроенный светодиод, подключенный к цифровому пину 13.

• Подключение: Не требуется.
• Плюсы: Не нужны дополнительные компоненты.
• Минусы: Не учит работе с внешними цепями.

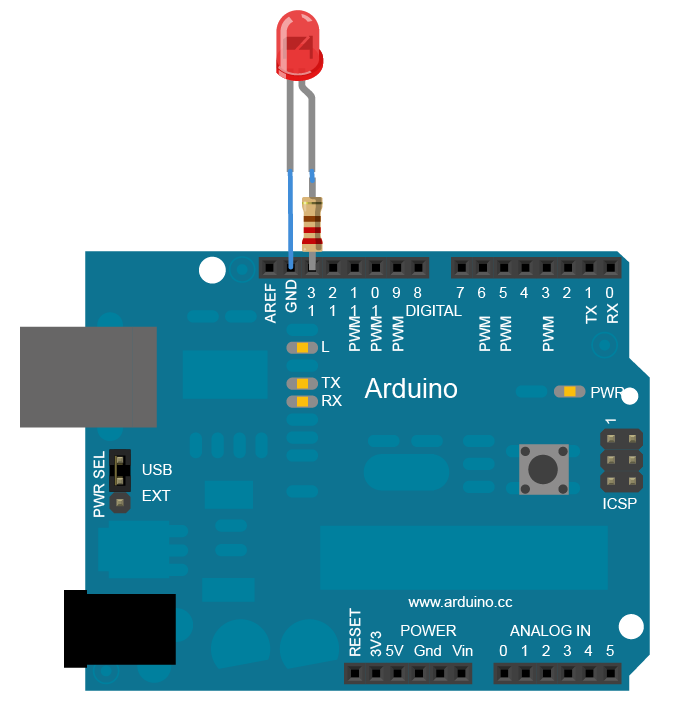

На рисунке показан внешний светодиод, но он подключен в пин, от которого работает встроенный светодиод.

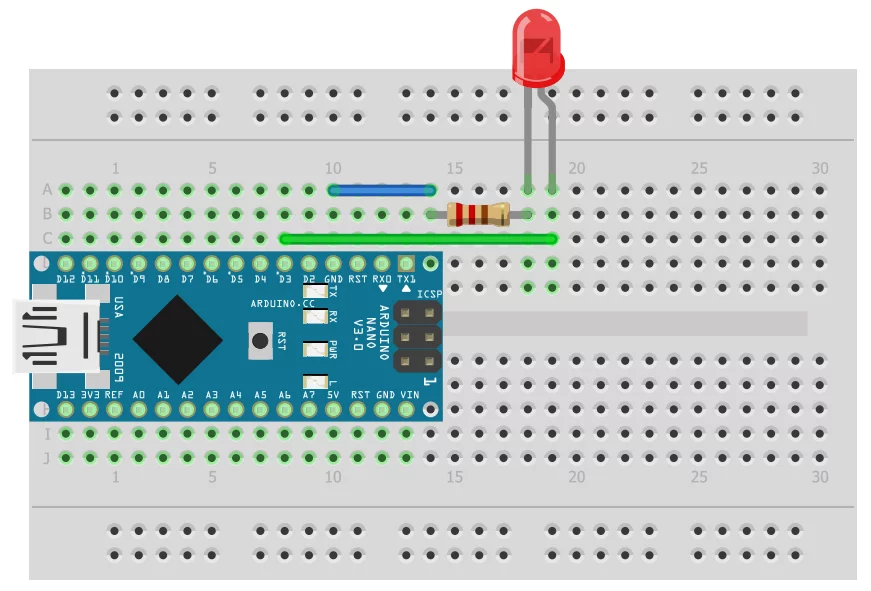

Вариант Б: Внешний светодиод (Рекомендуемый)

Этот вариант учит правильному проектированию цепей.

Принципиальная схема:

1. Анод (длинная ножка светодиода, «+») соединяется с цифровым пином (например, Pin 9) через резистор.
2. Катод (короткая ножка, «-», плоский срез на корпусе) соединяется с землей (GND).

Расчет резистора: Светодиод — это токовый прибор. Прямое подключение к 5В без резистора вызовет протекание слишком большого тока и выведет светодиод (или порт МК) из строя.

• Напряжение питания (Vcc): 5В
• Падение напряжения на светодиоде (Vf): ~2В (красный) – 3.2В (синий/белый)
• Желаемый ток (I): 10–20 мА (0.01–0.02 А)

По закону Ома: $R=(Vcc-Vf)\mathrm{/}I$R=(Vcc−Vf)/I Для красного светодиода: Ом. Рекомендуемое значение: 220 Ом или 330 Ом.

3. Базовый код (Blink)

Откройте Arduino IDE, создайте новый скетч и введите следующий код:

// Константа для номера пина
const int LED_PIN = 9;

void setup() {
  // Инициализация пина как выхода
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, HIGH);  // Включить светодиод (подать 5В)
  delay(1000);                  // Ждать 1000 миллисекунд (1 секунда)

  digitalWrite(LED_PIN, LOW);   // Выключить светодиод (0В)
  delay(1000);                  // Ждать 1 секунду
}

Разбор кода:

1. const int LED_PIN = 9;: Объявление переменной. Использование константы облегчает изменение пина в будущем без поиска магических чисел по коду.
2. void setup(): Выполняется один раз при старте. Здесь настраивается режим работы пина (OUTPUT — выход).
3. void loop(): Бесконечный цикл, выполняющийся постоянно.
4. digitalWrite(pin, value): Устанавливает напряжение на пине. HIGH (5В/3.3В) или LOW (0В).
5. delay(ms): Приостанавливает выполнение программы на указанное время в миллисекундах.

4. Продвинутый подход: Мигание без delay()

Использование функции delay() блокирует выполнение кода. Пока светодиод горит или гаснет, процессор не может реагировать на кнопки, датчики или другие события. Для реальных проектов используется неблокирующее программирование на основе функции millis().

Пример реализации:

const int LED_PIN = 9;

// Переменные для хранения времени
unsigned long previousMillis = 0;
const long interval = 1000; // Интервал мигания (1 сек)

// Переменная состояния светодиода
int ledState = LOW;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  // Получаем текущее время работы платы
  unsigned long currentMillis = millis();

  // Проверяем, прошел ли нужный интервал
  if (currentMillis - previousMillis >= interval) {
    // Сохраняем время последнего переключения
    previousMillis = currentMillis;

    // Меняем состояние светодиода на противоположное
    if (ledState == LOW) {
      ledState = HIGH;
    } else {
      ledState = LOW;
    }

    // Применяем состояние
    digitalWrite(LED_PIN, ledState);
  }

  // Здесь может быть другой код, который выполняется
  // параллельно с миганием, не ожидая delay()
}

Преимущества подхода с millis():

• Процессор не простаивает.
• Легко масштабировать на несколько светодиодов с разной частотой.
• Система остается отзывчивой к внешним событиям.

5. Управление яркостью (PWM)

Если подключить светодиод к пину, поддерживающему ШИМ (PWM) (на Arduino Uno это пины 3, 5, 6, 9, 10, 11, помечены тильдой ~), можно управлять яркостью.

const int LED_PIN = 9;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  // Плавное нарастание яркости
  for (int brightness = 0; brightness <= 255; brightness++) {
    analogWrite(LED_PIN, brightness);
    delay(10);
  }
  // Плавное затухание
  for (int brightness = 255; brightness >= 0; brightness--) {
    analogWrite(LED_PIN, brightness);
    delay(10);
  }
}

• analogWrite(pin, value): Значение от 0 (выключен) до 255 (полная яркость). На самом деле это быстрое включение/выключение (ШИМ), но глаз воспринимает это как изменение яркости.

6. Типичные ошибки и решение проблем

Заключение

Мигание светодиодом — это фундамент для понимания работы микроконтроллеров. Освоив этот пример, вы научились:

1. Настраивать GPIO пины (вход/выход).
2. Управлять цифровыми сигналами.
3. Понимать важность токоограничения.
4. Различать блокирующий и неблокирующий код.

Следующим шагом рекомендуется добавить кнопку для управления миганием или подключить потенциометр для изменения частоты вспышек в реальном времени. Удачи в экспериментах!
